Dimensioni e formato del progetto

  • La dimensione dell'uso è determinata dalla linea di taglio. L'uso può avere qualsiasi forma.
  • Il progetto deve contenere due file allineati:
  • File con grafica - ingrandita del margine richiesto.
  • File con linee di taglio e piegatura - una pagina separata con linee di taglio e piegatura esattamente adattate alla grafica.

Nel caso di stampa di usi di forme qualsiasi, il margine è di 3 mm su ogni lato. L'area grafica deve sporgere oltre la linea di taglio.

Progetto di un singolo uso

  • Oggetti/informazioni importanti - tutti gli oggetti importanti (logo, testi, foto) devono essere posizionati almeno 3 mm dalla linea di taglio pianificata.
  • Riquadri e bordi - non progettare cornici vicino alla linea di taglio. La distanza minima è di 5 mm per evitare effetti antiestetici dovuti alla tolleranza di taglio.

Modello per taglio e piegatura

Linee di taglio e piegatura

  • Le linee di taglio devono essere progettate come linee sottili (capelli) di colore rosso.
  • Le linee di piegatura devono essere di colore giallo.
  • La linea di taglio deve essere una curva chiusa singola senza duplicazioni o sovrapposizioni con altre linee.

Raggi minimi di arrotondamento per le linee di taglio:

  • 1,5 mm - per pellicole autoadesive.
  • 2 mm - per cartoni con spessore fino a 0,4 mm e carte decorative.
  • 3 mm - per cartoni più spessi di 0,4 mm.

Tagli interni

Gli elementi tagliati all'interno dell'uso devono essere distanti almeno 5 mm dalla linea di taglio esterna.

Consigli di ottimizzazione

  • Evita un numero eccessivo di vertici nelle linee di taglio - potrebbe rallentare il lavoro del plotter.
  • Quando possibile, usa arrotondamenti invece di angoli acuti.
  • Evita forme troppo complesse: gli elementi tagliati non devono essere troppo piccoli o molto complessi per evitare problemi nell'esecuzione del progetto. Nel caso in cui la complessità della curva di taglio causi un lavoro troppo lento del plotter o impedisca l'esecuzione dell'ordine, ci riserviamo il diritto di rifiutare l'esecuzione di tale progetto o di modificare il prezzo.

Tolleranza di taglio

L'adattamento della stampa e dei bordi di taglio può variare di ±1,5 mm.

Salvataggio del file

Il file con la griglia di taglio deve essere allegato al file di stampa come ultima pagina in un file multipagina. Se i file sono inviati separatamente, i loro nomi devono identificare chiaramente il contenuto.

Dimensioni del progetto

Area di lavoro

I progetti per la fustellatura (linee di taglio, piegatura) devono rientrare in un rettangolo di dimensioni massime 300x470 mm.
I margini possono estendersi oltre quest'area.

Margini

Il margine minimo richiesto è di 2 mm su ogni lato.

Formato del progetto

File richiesti per il progetto

Il progetto deve contenere:

  • File con grafica - ingrandita del margine richiesto.
  • File con linee di taglio e piegatura - preparato secondo le linee guida.
  • File aggiuntivo con maschera di finitura (es. vernice UV, Liquid Gold, Liquid Silver), se il progetto contiene tali elementi.

Singolo uso

  • L'uso può avere qualsiasi forma.
  • Tutti gli oggetti importanti devono essere posizionati almeno 3 mm dalla linea di taglio.
  • Non è consigliato progettare cornici, bordi o altri elementi vicino alla linea di taglio - la distanza minima è di 5 mm per evitare effetti antiestetici.

Modello per la creazione della fustella (per sztanca)

Linee di taglio e piegatura

  • Linee di taglio: sottili (capelli) di colore rosso.
  • Linee di piegatura: sottili (capelli) di colore giallo.
  • Distanza minima tra linee di taglio e piegatura: 4 mm.

Regole di progettazione

  • Le linee di taglio e piegatura dovrebbero formare curve chiuse, se possibile.
  • Evita duplicazioni o sovrapposizioni di linee di taglio e piegatura.
  • Elementi troppo piccoli o complessi possono impedire la creazione della fustella, risultando nel rifiuto del progetto.

Precisione di taglio

L'adattamento della stampa e dei bordi di taglio può variare di ±1,5 mm.

Salvataggio del file

  • Il progetto deve essere preparato in formato vettoriale.
  • Formati preferiti: PDF o CDR (grafica vettoriale).
  • Il file con il modello per la fustellatura deve essere allegato al file di stampa come ultima pagina in un file multipagina. Se i file sono inviati separatamente, i loro nomi devono identificare chiaramente il contenuto ("stampa", "finitura", "sztanca/taglio").

Note importanti

  • In caso di problemi tecnici legati al progetto (es. complessità della forma), D&D si riserva il diritto di modificare il prezzo o rifiutare l'esecuzione.
  • Non devi preoccuparti di preparare il progetto per la creazione della fustella - i file vengono verificati due volte per garantirne la correttezza.
  • Quando riordini, non sostieni più i costi di creazione della fustella, a condizione che nell'ordine indichi l'uso di una fustella esistente (nel calcolatore è disponibile l'opzione "Riordino").

La fresatura consente di tagliare con precisione forme qualsiasi in una vasta gamma di materiali rigidi (da stampa in grande formato).

Formato dell'uso

  • La dimensione massima dell'uso è 1250 x 2480 mm ed è limitata dalle dimensioni del materiale scelto.
  • La dimensione minima dell'uso è 100 x 100 mm.

Formato del progetto

Struttura del file

  • Il file deve essere a pagina singola e contenere solo linee di taglio e/o incisione.
  • Le linee di incisione vengono eseguite con una fresa conica a 90° - facilitano la piegatura del materiale (solo tubond).
  • Le linee devono essere visibili e spostate in cima ai livelli del progetto.

Uso per taglio

  • Le superfici destinate al taglio devono essere riempite con il colore Cyan 100% (per l'operatore per distinguere l'uso dallo scarto).
  • Le linee di taglio devono essere contrassegnate con colore rosso sottile.
  • Le linee di incisione devono essere contrassegnate con colore giallo sottile.

Spazio tra gli elementi

  • Se nel file ci sono molti elementi da tagliare, le linee di taglio devono essere distanti almeno 10 mm l'una dall'altra.

Direzione del progetto

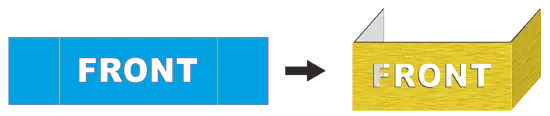

  • Progetta sempre come fronte dell'uso, il che è importante per i materiali monofacciali e durante l'incisione.
  • Non inviare progetti in specchio.

Raccomandazioni per le linee di taglio e incisione

  • Le linee di taglio devono essere curve chiuse.
  • Evita sovrapposizioni di linee di taglio.
  • Usa linee rette, dove possibile.
  • Minimizza il numero di vertici - usa solo quelli necessari per definire la curva.
  • Collega le linee, creando segmenti lunghi invece di molti corti.

Raccomandazioni per i materiali

Il taglio e l'incisione a seconda del materiale lavorato vengono eseguiti con due tecnologie: coltello o fresa. Per ottenere un effetto preciso, è necessario considerare la specificità della lavorazione per il substrato e applicare le giuste indicazioni nel file di produzione.

MaterialeTecnologia
di taglio
Raggio minimo
di arrotondamento (R)
Vertici
interni
Vertici
esterni
PCV 2-3 mmColtello6 mmAmmissibiliAmmissibili
Kappa 5 mmColtello10 mmAmmissibiliAmmissibili
Kappa 10 mmColtello15 mmAmmissibiliAmmissibili
Tusand 10 mmColtello15 mmAmmissibiliAmmissibili
AltriFresa4 mmNon ammissibiliAmmissibili

Nota: La preparazione delle linee di taglio non conforme alle suddette raccomandazioni può causare bordi sfrangiati.

Note:

  • Tolleranza di adattamento - l'adattamento della stampa e dei bordi di taglio può variare di ±1,5 mm.
  • Complessità del progetto - se il progetto è troppo complesso o non ottimizzato, il che allungherà significativamente il tempo di lavoro del plotter, ci riserviamo il diritto di modificare il prezzo. Il cliente sarà informato prima dell'esecuzione dell'ordine.

Salvataggio del file

Il file con la griglia di taglio/fresatura deve essere allegato al file di stampa come ultima pagina in un file multipagina. Se i file sono inviati separatamente, i loro nomi devono identificare chiaramente il contenuto.

Il taglio laser CO2 consente di tagliare e incidere con precisione in una vasta gamma di materiali, all'interno di un'area di lavoro limitata.

Area di lavoro

  • L'area di lavoro massima è 600 x 457 mm.
  • La dimensione del progetto non può superare quest'area.

Linee di taglio

  • Le linee di taglio devono essere progettate come linee sottili di colore magenta (100%).
  • Nel programma CorelDRAW (se disponibile), disattiva la gestione del colore nel menu Strumenti.

Salvataggio del file

Il file con la griglia di taglio deve essere allegato al file di stampa come ultima pagina in un file multipagina. Se i file sono inviati separatamente, i loro nomi devono identificare chiaramente il contenuto.

Formati dei file

  • preferiti - PDF
  • accettati - CDR

Tolleranza di adattamento

  • L'adattamento della stampa e dei bordi di taglio può variare di ±1,5 mm.

Note

  • Il taglio laser consente di ottenere una superficie trasparente e specchiata, tuttavia non è perfettamente liscia come nel caso della fresatura con diamante - possono essere visibili piccole irregolarità derivanti dal processo di fusione del materiale.
  • Nel caso di forme complesse o file non ottimizzati, che allungheranno il tempo di lavoro del plotter, ci riserviamo il diritto di modificare il prezzo. Il cliente sarà informato prima dell'esecuzione dell'ordine.

Il taglio di usi rettangolari su misura viene eseguito con due metodi: trimmer manuale a lama o sega circolare a denti fini.

Trimmer a lama

Questo strumento ricorda un grande sistema di taglio a ghigliottina a lama. Funziona con un movimento della lama scorrevole che taglia il materiale con un solo movimento uniforme. Viene utilizzato principalmente per il taglio preciso di materiali sottili come carta, pellicola, cartone sottile o plastica.

Sega circolare a denti fini

Questo strumento di taglio è dotato di un disco con numerosi denti fini. Viene utilizzato principalmente per il taglio di materiali più spessi, come pannelli compositi, cartone più spesso o materiali di maggiore rigidità.

Entrambi i metodi lasciano segni visibili sui bordi laterali.

Se desideri bordi perfettamente lisci, scegli la fresatura con diamante, che garantisce la massima precisione e finitura liscia.

Prodotti standard

  • Per prodotti come volantini pieghevoli, cartelle ecc., le pieghe sono predefinite e il file deve essere preparato secondo il modello dedicato.
  • I modelli per i singoli prodotti possono essere scaricati dai singoli calcolatori

Lavori non standard

Nel caso di piegatura, perforazione o piegatura di progetti non standard (non definiti nei modelli) è necessario:

  • Aggiungere una descrizione dettagliata del luogo della piega e della direzione della piegatura nelle note durante l'ordine.
  • Le direzioni di piegatura possono includere:
    • V - piegatura a metà.
    • C - piegatura in "C - verso l'interno".
    • Z - piegatura a "fisarmonica".
  • Se possibile, i luoghi della piega dovrebbero essere contrassegnati con una linea sottile gialla al bordo dell'uso e/o sul margine.

Pieghe nei lavori tagliati a plotter

  • Nel caso di lavori di forme qualsiasi tagliati a plotter, sia le linee di piegatura che di taglio devono essere incluse nella griglia del progetto.
  • Linee guida dettagliate sono disponibili nella sezione Aiuto in Taglio plotter

Nota

La carta non laminata con grammatura 250-350 g/m² può rompersi sulle linee di piegatura. L'effetto è particolarmente visibile sui colori scuri. Per evitarlo, si consiglia la laminazione.

La foratura è un processo di legatoria in cui vengono realizzati fori di diametro specifico nei materiali stampati. Questo servizio è particolarmente utile per progetti come calendari, etichette, cartellini, schede catalogo per cartelle o altri materiali che richiedono di essere fissati o appesi.

Come contrassegnare i punti di foratura?

  • Contrassegno: Usa un piccolo punto di colore rosso (o altro colore contrastante con lo sfondo) di diametro massimo 2 mm.
  • La posizione dei fori deve tenere conto della resistenza del materiale - i fori non devono essere posizionati troppo vicino al bordo.

Consigli aggiuntivi

  • Se hai domande sulla preparazione del file per la foratura, contattaci - i nostri specialisti saranno felici di aiutarti.

Per misurare la lunghezza della linea curva, scarica dal nostro sito il plug-in per il programma CorelDRAW™:
Scarica il file: DDCorelMacro.gms

Il plug-in funziona con tutte le versioni di Corel a partire da CorelDRAW™ 10 in poi.

Per aggiungere il modulo al programma, copialo nella cartella ..\Draw\GMS che si trova nella cartella in cui è installato il programma CorelDraw™. Con le impostazioni tipiche dovrebbe essere: "C:\Program Files\Corel\Corel Graphics 12\Draw\GMS"

Nel programma CorelDraw X8, il file deve essere caricato in "C:\Users\{nome utente}\AppData\Roaming\Corel\CorelDRAW Graphics Suite X8\Draw\GMS".

I nomi delle cartelle possono variare a seconda della versione di Corel e del sistema operativo.

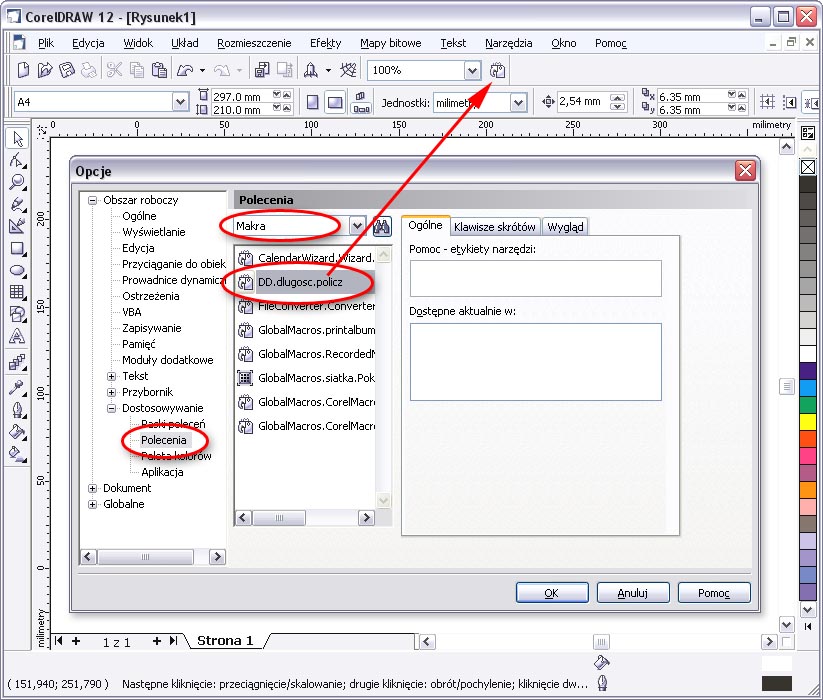

Quindi avvia il programma CorelDRAW™ e seleziona dal menu Strumenti -> Personalizzazione. Dovrebbe apparire una finestra "Opzioni"



Secondo i campi contrassegnati nell'immagine sopra, seleziona dalla lista delle opzioni Comandi, quindi dal menu a tendina seleziona Macro. Nella lista dei moduli disponibili, trova la macro DD.dlugosc.policz. Per aggiungere un pulsante con la nostra macro alla lista dei pulsanti, trascina con il mouse la macro selezionata sulla barra dei pulsanti e rilasciala lì. (freccia rossa nell'immagine)

Per calcolare la lunghezza della linea di taglio, seleziona tutte le forme da tagliare e fai clic sul pulsante appena aggiunto.

Nel caso in cui non si disponga della versione corretta di Corel, la lunghezza può essere misurata con qualsiasi programma che abbia funzioni per misurare la lunghezza della curva. La lunghezza deve essere indicata in millimetri.
In assenza del software appropriato, è possibile stampare su qualsiasi stampante le linee di taglio in scala nota e misurare manualmente la lunghezza della linea con un righello, un compasso o un filo, quindi moltiplicare per il fattore di scala noto. Tale valore approssimato deve essere inserito nel calcolatore e il nostro dipendente lo correggerà dopo aver verificato la lunghezza nel programma.
